Tabela rozpoznawania gwintów

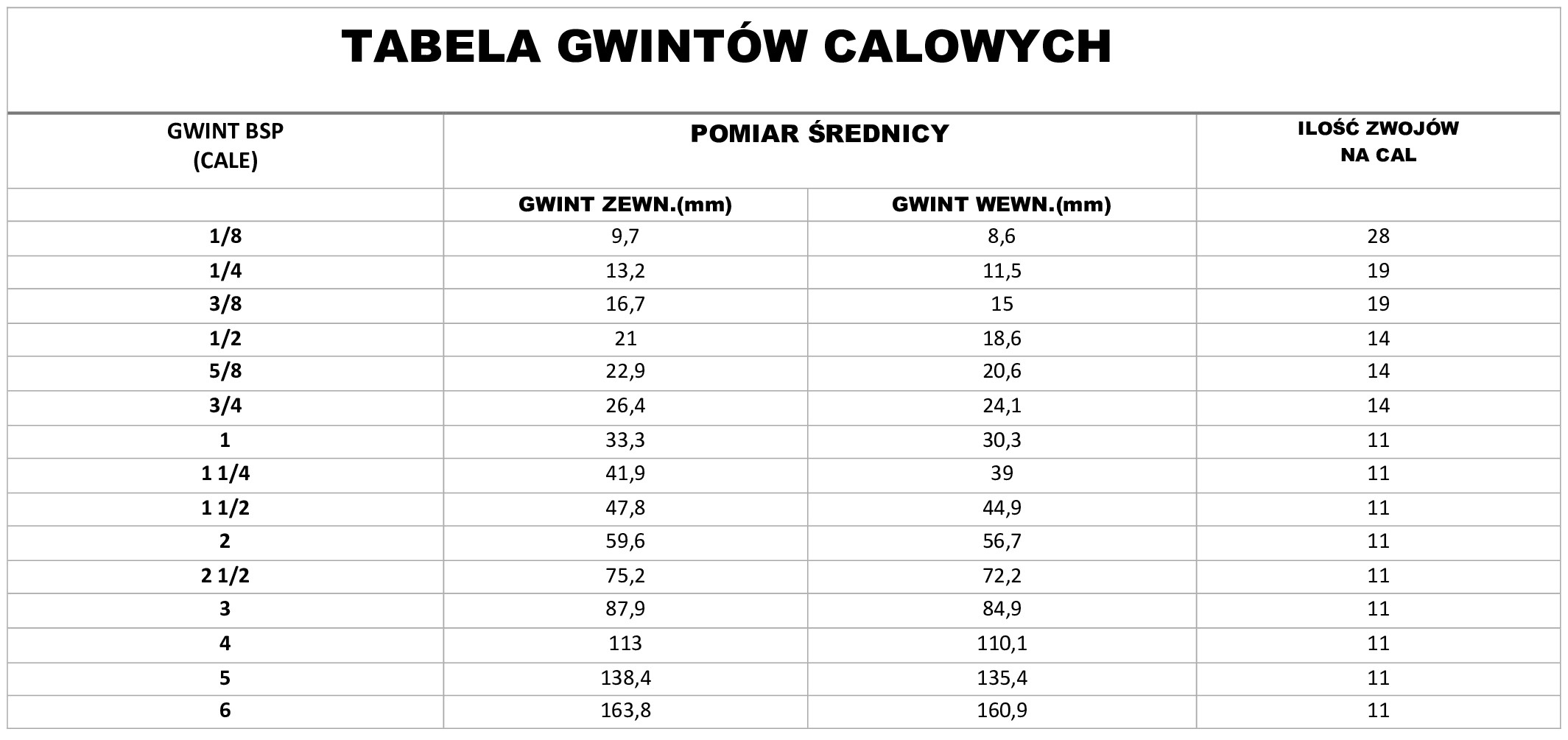

Tabela gwintów calowych

Po zmierzeniu gwintu możemy przystąpić do jego identyfikacji. W zależności od uzyskanego wymiaru (mm) sprawdzamy, czy gwint jest gwintem metrycznym, calowym (bsp), unf czy nptf. Aby prawidłowo zidentyfikować gwint należy dokonać jego pomiaru suwmiarką na zewnątrz lub wewnątrz, zależnie od typu gwintu i odszukać go w poniższej tabeli. W razie jakichkolwiek problemów z identyfikacją gwintów zapraszamy do kontaktu z działem handlowym, który chętnie pomoże i doradzi.

Rodzaje gwintów:
Typ: Opis gwintu: Norma:
M metryczny zwykły EN 60423
G (BSP) rurowy Whitwortha, walcowy DIN 259ISO 228/I
R (BSPT) rurowy Whitwortha, stożkowy
NPT (NPTF) rurowy Briggsa, stożkowy ANSI B2.1.1
NPSM rurowy Briggsa ANSI B1.20.1
UNF calowy, zunifikowany, drobnozwojny ANSI B1.1
ORFS calowy UNF z o-ringiem od czoła

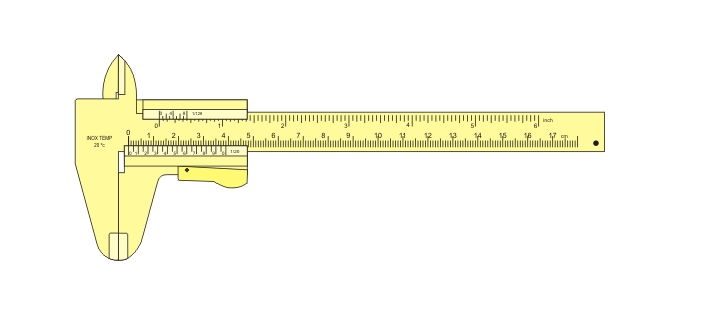

    mierzenie gwintu zewnętrznego                                  mierzenie gwintu wewnętrznego

jak zmierzyć gwint



Pomiar suwmiarką - wymiary

Pomiar sprawdzianem

Typ gwintu

średnica zewn.

rozmiary [mm]

średnica wewn.

rozmiary [mm]

ilość zwojów na cal

skok gwintu

[mm]

calowy rurowy

BSP

BSPT

metryczny

calowy

UNF UN UNS

(JIC, ORFS)

calowy rurowy

NPT

NPTF

7,8 ÷ 8

6,8 ÷ 7



1



M8x1





9,3 ÷ 9,7

8,5 ÷ 8,9

28

(0,91)

1/8







9,3 ÷ 9,7

8,5 ÷ 8,9

27

(0,95)







1/8”

9,7 ÷ 9,9

8,2 ÷ 8,6



1,5



M10x1,5





9,7 ÷ 9,9

8,7 ÷ 9,1



1



M10x1





10,9 ÷ 11,1

9,7 ÷ 10

20

(1,27)





7/16”-20



11,6 ÷ 11,9

10,2 ÷ 10,6



1,5



M12x1,5





12,4 ÷ 12,7

11,3 ÷ 11,6

20

(1,27)





1/2”-20



12,9 ÷ 13,1

11,4 ÷ 11,9

19

(1,34)

1/4







12,9 ÷ 13,1

11,4 ÷ 11,9

18

(1,41)







1/4”

13,6 ÷ 13,9

12,2 ÷ 12,6



1,5



M14x1,5





14 ÷ 14,3

12,7 ÷ 13

18

(1,41)





9/16”-18



15,5 ÷ 15,8

14,4 ÷ 14,7

18

(1,41)





5/8”-18



15,6 ÷ 15,9

14,2 ÷ 14,6



1,5



M16x1,5





16,3 ÷ 16,6

14,9 ÷ 15,4

19

(1,34)

3/8







16,3 ÷ 16,6

14,9 ÷ 15,4

18

(1,41)







3/8”

17,1 ÷ 17,4

15,8 ÷ 16,1

16

(1,59)





11/16”-16



17,6 ÷ 17,9

16,2 ÷ 16,6



1,5



M18x1,5





18,7 ÷ 19

17,3 ÷ 17,6

16

(1,59)





3/4”-16



19,6 ÷ 19,9

18,2 ÷ 18,6



1,5



M20x1,5





20,3 ÷ 20,6

18,9 ÷ 19,3

16

(1,59)





13/16”-16



20,5 ÷ 20,9

18,6 ÷ 19

14

(1,81)

1/2







20,7 ÷ 21,1

18,3 ÷ 18,7

14

(1,81)







1/2”

21,6 ÷ 21,9

20,2 ÷ 20,6



1,5



M22x1,5





22 ÷ 22,2

20,2 ÷ 20,5

14

(1,81)





7/8”-14



22,6 ÷ 22,9

20,6 ÷ 21

14

(1,81)

5/8







23,6 ÷ 23,9

22,2 ÷ 22,6



1,5



M24x1,5





25,1 ÷ 25,4

23,4 ÷ 23,8

14

(1,81)





1”-14



25,6 ÷ 25,9

24,2 ÷ 24,6



1,5



M26x1,5





26,1 ÷ 26,4

24,1 ÷ 24,5

14

(1,81)









26,3 ÷ 26,7

23,7 ÷ 24,1

14

(1,81)

3/4





3/4”

26,6 ÷ 26,9

24,3 ÷ -24,7

12

2,12





1.1/16”-12



26,6 ÷ 26,9

24,6 ÷ 25



2,12



M27x2





26,6 ÷ 26,9

25,2 ÷ 25,6



2



M27x1,5





27,6 ÷ 27,9

26,2 ÷ 26,6



1,5



M28x1,5





29,6 ÷ 29,9

27,4 ÷ 27,8



1,5



M30x2





29,6 ÷ 29,9

28,2 ÷ 28,6



2



M30x1,5





29,8 ÷ 30,1

27,6 ÷ 27,9

12

(2,12)





1.3/16”-12



29,8 ÷ 30,2

27,8 ÷ 28,1

14

(1,81)

7/8







32,6 ÷ 32,9

30,5 ÷ 30,9



2



M33x2





32,6 ÷ 32,9

31,2 ÷ 31,6



1,5



M33x1,5





33 ÷ 33,2

30,3 ÷ 30,8

11

(2,31)

1







33 ÷ 33,3

30,8 ÷ 31,2

12

(2,12)





1.5/16”-12



32,9 ÷ 33,4

30,3 ÷ 30,8

11,5

(2,21)







1”

35,6 ÷ 35,9

33,4 ÷ 33,8



2



M36x2





36,2 ÷ 36,5

34,3 ÷ 34,7

12

(2,12)





1.7/16”-12



37,6 ÷ 37,9

34,8 ÷ 35,1

11

(2,31)

1.1/8







37,6 ÷ 37,9

36,2 ÷ 36,6



1,5



M38x1,5





40,9 ÷ 41,2

38,7 ÷ 39,1

12

(2,12)





1.5/8”-12



41,6 ÷ 41,9

39,4 ÷ 39,8



2



M42x2





41,5 ÷ 41,9

39 ÷ 39,5

11

(2,31)

1.1/4







41,4 ÷ 42

39,2 ÷ 39,6

11,5

(2,21)







1. 1/4”

42,5 ÷ 42,8

40,6 ÷ 41



(2,12)





1.11/16”-12



44,6 ÷ 44,9

42,4 ÷ 42,8



2



M45x2





44,6 ÷ 44,9

43,2 ÷ 43,6



1,5



M45x1,5





47,3 ÷ 47,6

45,1 ÷ 45,5

12

(2,12)





1.7/8”-12



47,4 ÷ 47,8

44,8 ÷ 45,3

11

(2,31)

1.1/2







47,3 ÷ 47,9

45,1 ÷ 45,5

11,5

(2,21)







1. 1/2”

50,5 ÷ 50,8

48,6 ÷ 49

12

(2,12)





2”-12



51,6 ÷ 51,9

49,4 ÷ 49,6



2



M52x2





51,6 ÷ 51,9

50,2 ÷ 50,6



1,5



M52x1,5





59,4 ÷ 59,8

56,5 ÷ 56,8

11

(2,31)

2







59,9 ÷ 60,2

56,4 ÷ 56,7

11,5

(2,21)







2”

63,3 ÷ 63,6

61,3 ÷ 61,8

12

(2,12)





2. 1/2”-12



64,6 ÷ 64,9

62,6 ÷ 63



2



M65x2





65,4 ÷ 65,7

62,7 ÷ 63

11

(2,31)

2.1/4







72,7 ÷ 73

68,8 ÷ 69,1

8

(3,175)







2. 1/2”

74,9 ÷ 75,2

72,2 ÷ 72,5

11

(2,31)

2.1/2







87,5 ÷ 87,9

84,9 ÷ 85,3

11

(2,31)

3







88,5 ÷ 88,9

84,7 ÷ 85,1

8

(3,175)







3”

112,6 ÷ 113

110,1 ÷ 110,5

11

(2,31)

4







113,9 ÷ 114,3

110,2 ÷ 110,6

8

(3,175)







4”

129,4 ÷ 129,8

123,2 ÷ 124



6



M130x6





138 ÷ 138,4

135,5 ÷ 135,9

11

(2,31)

5







139,4 ÷ 139,7

127,5 ÷ 127,9



9,7





5. 1/2”- (DIN 11)



139,8 ÷ 141,3



8

(3,175)







5”

163,4 ÷ 163,8

160,9 ÷ 161,4

11

(2,31)

6







167,8 ÷ 168,3



8

(3,175)







6”

218,5 ÷ 219



8

(3,175)







8”
